Trådnett kabelskinne leverandør
Hjem / Produkter / Trådtype kabelbrett-serien / Trådnett kabelskinne
Ta kontakt

Hvis du trenger hjelp, kan du gjerne kontakte oss

  • Trådnett kabelskinne
  • Trådnett kabelskinne
Produktintroduksjon

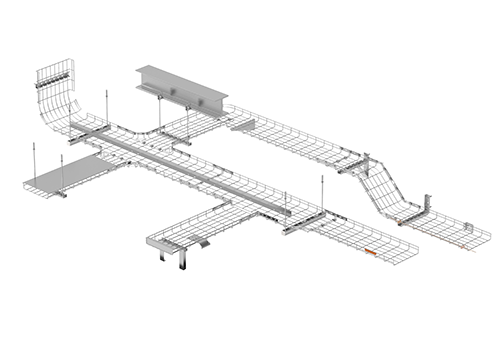

A Nettingkabelbrett er et strukturelt system designet for å støtte og rute elektriske ledninger, datakabler og fiberoptikk. Produsert av høystyrke ståltråder sveiset inn i et rutemønster, gir dette brettet et lett, men robust alternativ til tradisjonelle kabelhåndteringssystemer med solid bunn eller stige. Den åpne mesh-arkitekturen letter maksimal luftstrøm rundt kablene, forhindrer varmeakkumulering og muliggjør enkel kabelinngang og -utgang når som helst langs brettlengden. Tilgjengelig i forskjellige utførelser, inkludert elektrogalvanisert, varmgalvanisert og rustfritt stål, er den konstruert for å møte de mekaniske kravene til industriell og kommersiell infrastruktur.

PRODUKTSERIE · WMCT
Nettingkabelbrett
Åpent kabelstyringssystem for termisk effektivitet og rask distribusjon
IEC 61537-kompatibel UL anerkjent CE-sertifisert
360°
Varmespredning
Åpent gitterdesign opprettholder kabelstyrken og forhindrer termisk nedbrytning.
50 x 100
Mesh rutenett (mm)
Standardkonfigurasjon med tilpassbare avstandsalternativer.
3,5-6,0
Tråddiameter (mm)
Velg basert på lastkrav og spennlengde.
1,5-2,0m
Støtteavstand
Anbefalt intervall for optimal lastfordeling.
Kjernefordeler
01
Termisk styring
Den åpne rutenettdesignen tillater 360-graders varmespredning, noe som opprettholder kraftkablenes kapasitet og forhindrer termisk nedbrytning.
02
Installasjonsfleksibilitet
Bretter kan kuttes og formes på stedet for å lage bøyninger, T-stykker og forskyvninger ved bruk av standard boltkuttere, noe som reduserer behovet for prefabrikkerte beslag.
03
Forebygging av forurensninger
Det minimale overflatearealet forhindrer akkumulering av støv, rusk og fuktighet, noe som gjør den egnet for miljøer med strenge hygiene- eller sikkerhetsforskrifter.
04
Kabeltilgjengelighet
Forenkler rask inspeksjon og sporing av kabler, noe som reduserer arbeidstiden betydelig under systemoppgraderinger eller vedlikeholdssykluser.
Produktspesifikasjoner og funksjoner
Tekniske parametere på tvers av standardkonfigurasjoner
Funksjon Teknisk beskrivelse
Materialalternativer Karbonstål (Q235B), rustfritt stål (AISI 304/316L)
Overflatefinish Elektrogalvanisert, varmgalvanisert, pulverlakkert (RAL-farger)
Tråddiameter Område fra 3,5 mm til 6,0 mm avhengig av belastningskrav
Nettnettstørrelse Standard 50 mm x 100 mm konfigurasjon
Side Høyde 30 mm, 50 mm, 100 mm, 150 mm alternativer tilgjengelig
Seksjonslengde 3000 mm standard, kan tilpasses opptil 6000 mm
Applikasjonsscenarier
Datasentre
Ruting av fiberoptikk og kobberkabler med høy tetthet over serverrack eller under hevede gulv.
Industriell automasjon
Støtte kontrollkabler og kraftfordelingslinjer i produksjonsanlegg og monteringslinjer.
Mat- og drikkevareindustrien
Brukes i bearbeidingsområder der rustfrie stålvarianter kreves for å tåle hyppig nedvasking.
Næringsbygg
Integrert i tomrom i taket for telekommunikasjon og styring av elektrisk infrastruktur.
Strukturell støtte
  • Støtteavstand – For å opprettholde skuffens integritet og forhindre avbøyning, bør støttebraketter installeres med intervaller på 1,5 til 2,0 meter, avhengig av den totale kabelbelastningen.
  • Lastekapasitet – Sørg for at totalvekten av kablene ikke overstiger den beregnede sikre arbeidsbelastningen (SWL) for den spesifikke ledningsdiameteren og sidehøyden.
  • Spennsberegning – Se belastningstabeller for å bestemme maksimalt tillatt spenn basert på kabelfyllingsvekt.
Sikkerhet og vedlikehold
  • Grasfri design – Bretter bør ha en T-sveisekant eller avrundede trådender for å beskytte kabelkappene mot slitasje under trekkprosessen.
  • Elektrisk kontinuitet – Riktig jording og binding er nødvendig for å sikre at systemet fungerer som en effektiv utstyrsjordingsleder (EGC).
  • Oppbevaringsbetingelser – Komponenter bør lagres i et tørt, ventilert miljø for å forhindre oksidasjon, spesielt for elektrogalvaniserte produkter før endelig installasjon.
Fysiske egenskaper
Type Trådtype
Materialee Materialee karbonstål (Q235B), rustfritt stål (304L / 316L)
Overflatebehandling/behandling

Forgalvanisert 8um

Elektrosinkbelegg(≥12um)

Varmgalvanisert(>60um)

Plast-sterilisert (>60um)

Kraftbelegg

Syrevask polering (alternativ)

Tilpassbar dimensjonsområde er tilgjengelig Bredde 50mm~1000mm
Sideskinne høyde 25mm-200mm
Lengde 300mm-6000mm
Tykkelse/tråddiameter 3,5/4,0/4,0/6,0/8,0
Maks. Arbeidsbelastning 100-400 kg (100-400 kg avhengig av størrelse og tykkelse, avhenger av tråddiameteren)
Tilbehør/relaterte produkter
Produktfunksjoner 1. Vekten av nettingkabelbrett er 1/5 av tradisjonelle kabelbakker, noe som gjør dem enklere å installere.

2. Den åpne designen tillater kontinuerlig luftstrøm, noe som forhindrer overoppheting og oppbygging av støv og forurensninger.

3. Alle typer albuer kan lages fleksibelt på prosjektstedet.

4. Flere utførelser er tilgjengelige for innendørs og utendørs bruk.

5. Kabelsynlighet gir mer praktisk oppgradering og vedlikehold. 6. Rette og bølgete kanter kan velges av kunder.
Farge Sølv eller andre/ifølge kunder
Miljøkrav Innendørs, utendørs, høye korrosjonsanledninger
Søknad Trådkurv kabelbrett og kabelbrett tilbehør er mye brukt i mange bransjer, som datasenter, energiindustri, matproduksjonslinje osv.
  • Er du handelsselskap eller produsent?

    vi er produsent, vi kan eksportere oss selv.

  • Hva er betalingsbetingelsene dine?

    Vi aksepterer T/T, ugjenkallelig L/C ved sikte. For vanlig bestilling foretrekker vi 30 % på forhånd, 70 % før frakt.

  • Hvor lang er leveringstiden din?

    Vi er  produsenter som har de normale størrelsene på lager. Vi lover levering 25 dager etter at du har mottatt innskuddet.

  • Tilbyr du gratis prøver?

    Ja, vi kan gjøre det, men du må ha råd til fraktavgiften.
