Produktoversikt

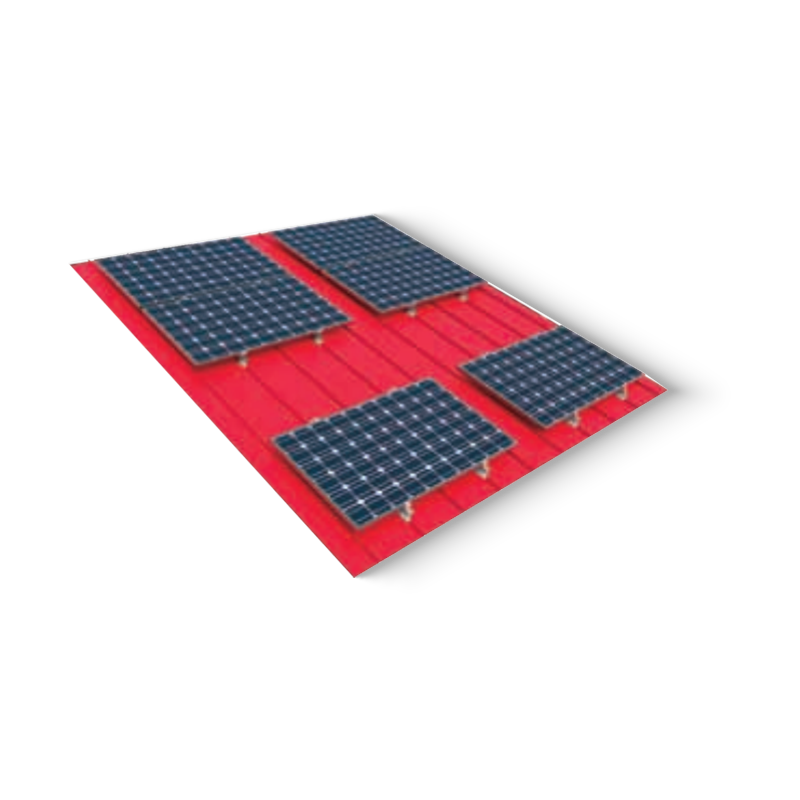

Monteringssystemet for stålfliser uten purlin-farge er konstruert for å feste utstyr direkte til de stående sømmene eller trapesformede ribber av profilerte stålplater. Systemet består av en klembase av aluminium eller galvanisert stål, en høydejusterbar brakett og en toppskinne eller modulklemme. Det eliminerer behovet for tverrgående purliner, reduserer materialkostnader og installasjonstid. Klemmemekanismen bruker en T-bolt og neoprenpolstring for å sikre braketten uten å trenge inn i takmembranen, og bevare værintegriteten. Lastoverføring skjer gjennom arkets ribber til underkonstruksjonen. Standard kompatibilitet inkluderer profiler som LSY-32/1000, YX25-210-840 og trapesformede fliser med ribbehøyder fra 25 mm til 75 mm. Monteringssystemet kan støtte solcellepaneler, kabelbakker eller lysmekaniske armaturer på metalltak med skråningsvinkler mellom 5° og 45°.
≤45° Takhellingsområde
25-75 mm Kompatibel ribbehøyde
M8 / M10 Klemmeboltstørrelse
EN 1991-1-4 Vindlastdesign
Kjernefordeler
Purlin eliminering
Reduserer den sekundære stålkonstruksjonen med 35-50 % sammenlignet med tradisjonelle skinner. Monteringsbraketter festes direkte til takplateribber, noe som reduserer materialutgifter og fraktvekt.
Vanntett integritet
Klemmedesign bruker EPDM eller silikonpolstring for å forsegle festepunktet. Ingen takgjennomføring reduserer potensielle lekkasjer. Testet til 600Pa vanntetthet under dynamiske forhold.
Justerbar høyde og tilt
Integrert skyvemekanisme tillater vertikal justering opptil 40 mm og tiltvinkel 0-15 grader for å kompensere for ujevnheter i taket eller solorientering.
Korrosjonstilpassede materialer
Klemmer i aluminium 6063-T5 (anodisert AA15) eller HDG stål (Z600 belegg). Rustfritt stål A2-70 festemidler inkludert for ulik metallkontaktforebygging.
Produktegenskaper
| Materialalternativer | Ekstrudert aluminium 6063-T5 (anodisert 12-15μm) / Varmgalvanisert stål S250GD Z (275-600g/m²) |
| Klemmetype | Sideklemme, midtklemme, endeklemme for trapesplate; universal sømklemme for stående sømtak |
| Ribbekompatibilitet | Trapesformet (høyde 25-75 mm, stigning 150-350 mm); bølgepapp (type R32, R45); sinusformede profiler |
| Lastekapasitet | Ultimate strekkfasthet: klemme 2,5kN per brakett; designlast: 1,2kN vertikal / 0,8kN horisontal |
| Festespesifikasjon | Rustfritt stål A2-70 eller A4-80 sekskantbolter; ferdigmontert fjærskive og flatskive |
| Temperaturområde | -40°C til 110°C (EPDM-tetning opprettholder elastisiteten) |
| Brannklassifisering | Ikke-brennbar, klasse A i henhold til ASTM E84, aluminiumskomponenter |
| Sertifiseringer | ISO 9001:2015; IEC 62852 (klemmekraft); TUV testet for vindløft |
Applikasjonsscenarier
Industrielle varehus med trapesformede stålplater – direkte feste av solcellepaneler på taket (nettbundne PV-systemer).
Landbruksbygg (fjørfefarmer, kornlager) – montering av avtrekksvifter, lysbraketter eller mindre utstyr uten rist.
Kommersielle metalltak (carporter, logistikksentre) – støttende kabelbakker eller lavprofilsganger.
Ettermonteringsprosjekter på eksisterende ståltak – løsning for å legge til last uten å endre primærstruktur.
Kjølesystemer og HVAC-ledningssett festet på korrugert metallkledning.
Tekniske notater og løsninger
Motstand mot vindløft
For taksoner med høyt sug, bruk ekstra låseklips og øk klemtettheten til 4 per kvadratmeter. Bekreft uttrekkskraften via trekktest på stedet i henhold til ASTM E1512 (minimum 600 N per klemme).
Termisk bevegelse av stålplater
Farget stål ekspanderer under termiske sykluser. Bruk slissede braketthull med friksjonsputer som tillater mikroglidning opptil 3 mm for å unngå tretthet av festene. Ikke overstram mer enn 15 Nm dreiemoment på M8-bolter.
Ulik metallkontakt
Aluminiumsbraketter i kontakt med galvaniserte ståltakplater krever nylonisolatorer eller ikke-ledende pakninger for å forhindre galvanisk korrosjon. Påfør bituminøs tape hvis isolator ikke brukes.
Verifisering av seglintegritet
Etter installasjon, inspiser EPDM-innsatser for jevn kompresjon. Mellomrom større enn 1,5 mm indikerer feil plassering og kan føre til at vann trenger inn. Trekk til igjen etter 2 uker.
Ofte stilte spørsmål
Q1 Er det ikke-purlin-systemet egnet for alle trapesformede metalltak?
Kompatibilitet avhenger av ribbehøyde og avstand. Standardklemmer passer til ribbehøyder 25-75 mm og toppbredde 25-45 mm. For tilpassede profiler (stusribber, smale ribber), bruk profilspesifikke kjeveadaptere eller spesialbearbeidede klemmeinnsatser.
Q2 Krever monteringssystemet takkonstruksjonsverifisering?
Ja. Takduken skal tåle ekstra punktbelastning. Gi belastningsberegning basert på platetykkelse (minimum 0,5 mm stål), ribbegeometri og spenn mellom primære purliner. Monteringssystemet overfører lasten til plateribber; bekreft ribbestyrken med produsenten.
Q3 Kan systemet brukes til montering av solcellepanel uten jordbinding?
Liming kreves av NEC 250. Bruk jordingsklemmer eller forhåndsinstallerte jordingstenner i klemmer for å etablere elektrisk kontinuitet over braketter og takrammen. Den anodiserte overflaten er ikke-ledende; fjern belegg ved tilkoblingspunkter eller bruk stjerneskiver.
Q4 Hvilket vedlikehold er nødvendig over tid?
Inspiser klemmemomentet årlig (anbefalt 12-14 Nm for M8). Skift ut ødelagte EPDM-puter hvert 8.-10. år. Se etter korrosjonsskilt i kystområder; påfør beskyttende spray om nødvendig.
Bestillingsreferanseinformasjon
Delenummereringsskjema
NPCS-[Ribbehøydekode]-[Materialkode]-[Klemstil]
Eksempel: NPCS-50-AL-SC → ribbehøyde 50 mm, aluminiumslegering, sideklemme for trapesplate
- Ribbehøydekoder: 35, 50, 65, 75
- Materiale: AL (anodisert) / GS (galvanisert stål)
- Stil: SC (sideklemme), MC (midtklemme), EC (endeklemme)
Standard settkomponenter
- Øvre klemme og nedre klemme (matchet par)
- M8x40 rustfritt stål bolt nyloc mutter
- EPDM gummipute (2 mm tykkelse, ferdigkuttet)
- Flatskive og fjærskivesett
- Monteringsmomentnøkkeladapter (valgfritt)
Emballasje: 50 sett per kartong installasjonsveiledning
* Belastningsverdier basert på statisk testing i henhold til UL 2703 og EN 1991. Feltteknikk anbefales for snø-/vindsonespesifikke justeringer. Alle produkter oppfyller RoHS-kravene.
