Kabelstige i aluminium med åpent system for kabelføring leverandør
Hjem / Produkter / Plastsprøytet kabelbrettserie / Kabelstige i aluminium med åpent system for kabelføring
Ta kontakt

Hvis du trenger hjelp, kan du gjerne kontakte oss

  • Kabelstige i aluminium med åpent system for kabelføring
  • Kabelstige i aluminium med åpent system for kabelføring

Kabelstige i aluminium med åpent system for kabelføring

spørre
Produktintroduksjon

Aluminum profile cable racks are designed for open cable management systems in data centers. They have won wide recognition in the market for their lightweight, high strength and easy maintenance. Bruken av høykvalitets aluminiumslegering som hovedmateriale sikrer at kabelstativet har bæreevne og korrosjonsbestandighet, samtidig som den reduserer totalvekten for enkel håndtering og installasjon. Overflaten er elektrogalvanisert eller varmgalvanisert, med en beleggtykkelse på henholdsvis ≥12um og >60um, noe som gir rust- og korrosjonsbestandighet. Denne behandlingen forlenger ikke bare levetiden til kabelstativet, men forbedrer også dens evne til å motstå miljøerosjon, noe som sikrer langsiktig og stabil drift. The open design of the cable rack makes cable laying and maintenance more convenient. Users can easily pass cables through the steps of the cable rack to achieve flexible wiring layout. At the same time, the open structure also optimizes air circulation and improves the heat dissipation efficiency of the data center.

ÅPENT SYSTEM · KABELSTYRING

Kabelstige i aluminium med åpent system for kabelføring

Modulær støttestruktur for strøm-, kontroll- og telekommunikasjonskabler. Designet for høy mekanisk styrke og korrosjonsmotstand i innendørs og utendørs miljøer.

Produktoversikt

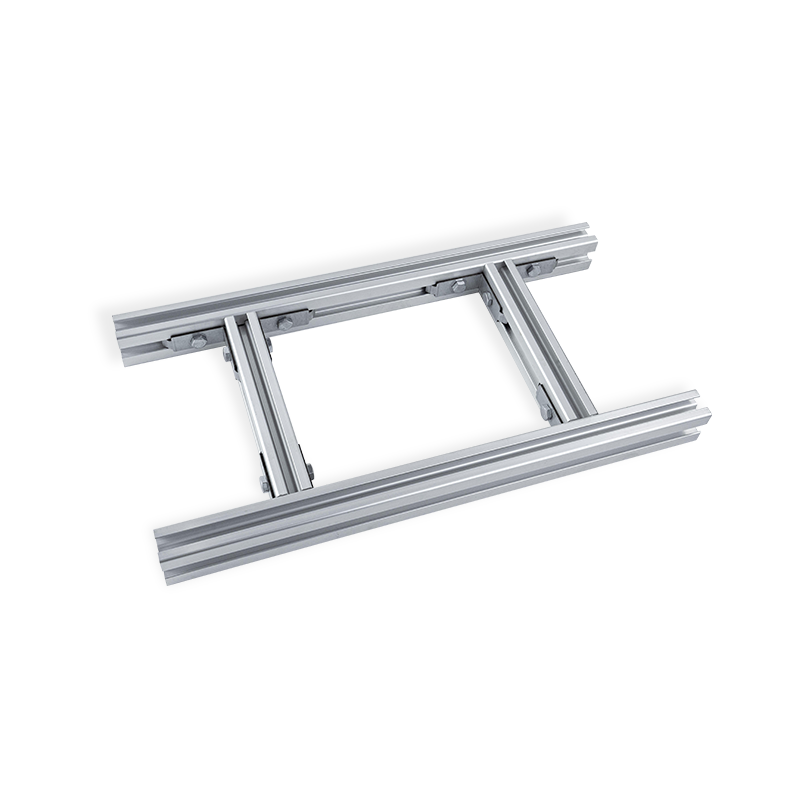

Aluminiumskabelstigen med åpent system består av to langsgående sideskinner forbundet med trinn med faste intervaller, og danner en struktur av stigetypen. Produsert av ekstrudert aluminiumslegering 6063-T5 eller 6061-T6, gir dette systemet en lett, men stiv støttevei for kabler. Den åpne designen tillater naturlig konveksjonskjøling, forhindrer varmeoppbygging og forenkler kabeltilsetninger eller -erstatninger uten å koble fra eksisterende linjer. Overflatebehandling inkluderer enten møllefinish, anodisert (8-12μm) eller polyesterpulverlakk (RAL-farger). Standard trinnavstand er 250 mm eller 300 mm, justerbar på forespørsel. Stigeseksjonene kobles sammen via skjøter eller koblinger, som støtter rette løp, horisontale bend, vertikale innvendige/utvendige bend og stigerøroverganger. Kabelretensjon kan forbedres med valgfrie klosser, ruller eller dekkes med skillevegger for segregering.

6063-T5 / 6061-T6 Legeringskvaliteter
250 og 300 mm Trinnavstand (standard)
Opp til 6 m Seksjonslengde
IP20 - IP66 Systembeskyttelse (med deksler)

Kjernefordeler

W

Vekt vs styrke forhold

Aluminiumstetthet 2,7 g/cm³ gir 60 % mindre vekt enn stålalternativer, samtidig som lastekapasiteten opprettholdes på opptil 200 N/m per steg (testet i henhold til IEC 61537).

C

Korrosjonsbestandighet

Naturlig oksidlag eller anodisert overflate motstår fuktighet, saltspray (testet >480 timer ASTM B117) og kjemiske midler. Egnet for petrokjemiske og marine miljøer.

O

Åpen tilgjengelighet

Trinnavstand tillater kabelhengekontroll og visuell inspeksjon. Ingen verktøy nødvendig for kabellegging eller omlegging langs banen, noe som reduserer installasjonstiden med 30 %.

R

Rask montering

Snap-in skjøteplater og forhåndsstansede hull reduserer boltede forbindelser. Samsvar med DIN EN 61537 standard for kabelstigesystemer.

Produktegenskaper

Materiale Ekstrudert aluminiumslegering 6063-T5 / 6061-T6 (tilpassbar 6005A)
Overflatefinish Fresefinish, anodisert (10μm klar eller bronse), pulverlakk RAL 9002 / RAL 7040 / RAL 1018
Sideskinnedimensjoner (H x B) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (andre på forespørsel)
Rung profil 20x12 mm trapesformet eller 25x15 mm flat stang; anti-skli mønster valgfritt
Standard lengde 3000 mm, 4000 mm, 6000 mm
Trinnavstand 250 mm (heavy duty), 300 mm (standard duty), 150 mm (for små kabler)
Lastklasse (IEC 61537) Klasse 60 / Klasse 120 / Klasse 180 (maks fordelt last 1800 N/m)
Temperaturområde -40°C til 120°C

Applikasjonsscenarier

Kraftverk og transformatorstasjoner Datasentre (overheadkabelruting) Vannbehandlingsanlegg Olje- og gassraffinerier Kommersielle høyhus Jernbanesignalnettverk Fornybar energi (solenergi/vindparker) Flyplassbagasje og kontrollsystemer

Tekniske notater og løsninger

Reduksjon av elektromagnetisk interferens (EMI).

For følsomme signalkabler, installer aluminiumsstiger med kontinuerlige bindingshoppere. Bruk bundede trinnforbindelser for å redusere sløyfeimpedansen under 0,1 ohm per 10 m lengde, som tilfredsstiller EMC-direktivet 2014/30/EU.

Styring av termisk ekspansjon

Aluminium ekspanderer 23 x 10⁻⁶/K. For løp over 20m, inkorporer ekspansjonsfuger med 15 mm gap per 10°C variasjon. Faste ankere plassert hver 6. m hindrer knekking.

Bimetallisk korrosjonsforebygging

Når du kobler aluminiumsstiger til galvaniserte stålstøtter, bruk isolerende puter eller sinkbelagte skiver med Dacromet-belegg. Unngå direkte kobber-aluminium-kontakt under fuktige forhold.

Samsvar med seismikk og vibrasjoner

Stigesystemer med boltede skjøteplater og fjærklemmer tåler seismisk akselerasjon i sone 4 (0,4g). For områder med høy vibrasjon, bruk låsemuttere og antivibrasjonsbraketter.

Ofte stilte spørsmål

Hva er forskjellen mellom kabelstige og kabelbakke?
Kabelstige har åpne trinn med avstand (vanligvis 250-300 mm) som gir ventilasjon og minimal oppsamling av rusk, ideelt for tunge kabler. Kabelbrett har en solid eller perforert bunn, egnet for kabler med liten diameter. Stige reduserer vekten og gjør det lettere å slippe.
Kan aluminiumskabelstigen brukes utendørs i kystmiljø?
Ja. Spesifiser anodisert finish (min 15μm) eller pulverlakkering med epoksy-polyester hybrid. For direkte marine sprutsoner, bruk 6063 aluminium med kromatfritt konverteringsbelegg pluss kraftig polyesterbelegg testet til 1000 timers saltspray.
Hvordan beregne bæreevne for en gitt spennlengde?
Se lasttabeller i IEC 61537. For eksempel støtter sideskinne 100x45mm med 3m spennvidde og 250mm trinnavstand fordelt last 1200 N/m. Øk trinntettheten eller reduser spennvidden for høyere belastninger. Konsulter produsentens lastavbøyningsdiagram.
Er tilbehør tilgjengelig for kabelfeste uten boring?
Ja. Universelle salklips, fjærstålfester og borrelåsstropper festes direkte til trinnene. Kabelklosser med trykknapper passer også på perforeringer på sideskinnene (forstansede hull hver 50. mm).

Bestillingsreferanseinformasjon

Delenummerkode ACL-[Skinnehøyde]-[Trinnavstand]-[Finish code]-[Lengde cm]
Eksempel ACL-100-300-PC7035-400 → høyde 100 mm, trinnavstand 300 mm, pulverlakk RAL7035, 4000 mm lengde
Standard tilbehør Skjøteplater (par), bolter og fjærmuttere, bindingshopper, endestykker for sideskinner
Tilpasningsalternativer Skrånende trinn for drenering, 316 rustfritt stål, forhåndsmonterte koblinger, låste mutterkanaler for rask montering
*Alle tekniske data basert på ekstruderte aluminiumsprofiler. Lastekapasitet verifisert i henhold til IEC 61537:2021. Produktillustrasjoner og spesifikasjoner med forbehold om tekniske endringer.
