Produktintroduksjon

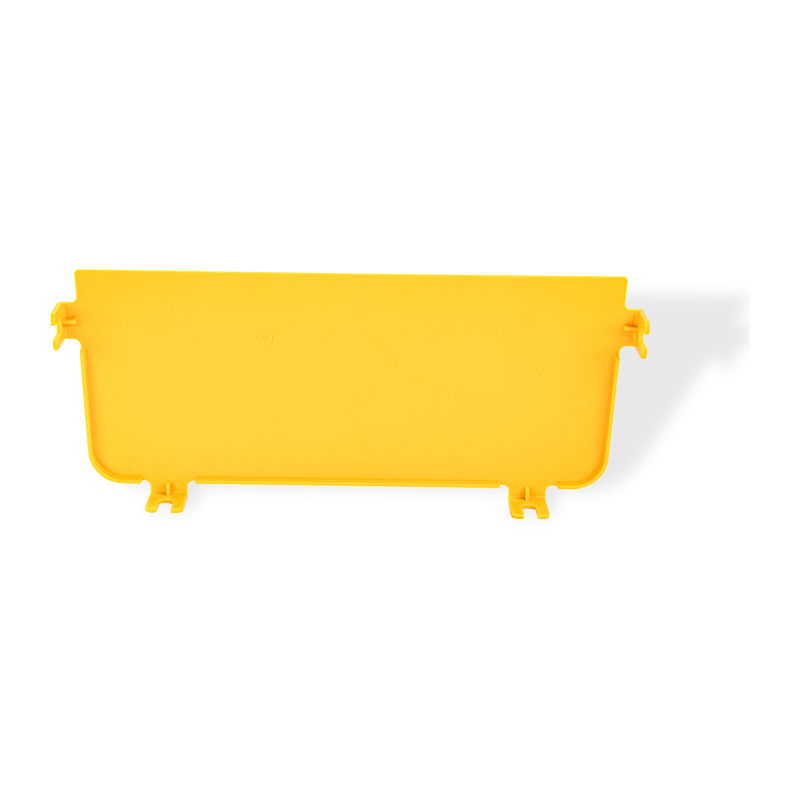

Endekoppen for fiberkabel er et nøkkeltilbehør i det fiberoptiske trausystemet. Den er laget av flammehemmende ABS-materiale for å sikre sikkerhet og stabilitet. Denne portbaffelen er utsøkt designet for å perfekt lukke enden av det fiberoptiske trauet, effektivt forhindre at støv og rusk kommer inn, og beskytte den optiske fiberen mot utilsiktet skade. Dens flammehemmende ytelse oppfyller UL94 FV-0-standarden og er trygg og pålitelig. Portbaffelen er enkel å installere og har sterk kompatibilitet. Den er egnet for ulike fiberoptiske trausystemer. Dens glatte overflate og pene utseende forbedrer ikke bare den generelle estetikken, men leder også effektivt den optiske fiberlinjen for å sikre jevn og effektiv dataoverføring. Enten det er et nytt eller utvidet datasenter, er portbaffelen et uunnværlig valg av høy kvalitet.

Endekopp for fiberkabel

Produktklassifisering: Optisk kabelbrett

Produktoversikt

Endekoppen for fiberkabel er et termineringstilbehør installert i de åpne endene av optiske kabelbakker. Det skaper en 封闭-barriere som forhindrer opphopning av rusk, fysisk kontakt med kabelavslutninger og utilsiktet forskyvning av fiberoptiske kabler. Laget av stål med elektrostatisk pulverlakk, matcher endekoppen standard brettdimensjoner (bredder fra 100 mm til 600 mm). Komponenten har forhåndsborede monteringshull på linje med bretttrinn og en jevn avrundet kantprofil som eliminerer skarpe hjørner. Når den er installert, opprettholder endekoppen bøyeradius-kompatibilitet for optiske fibre som kommer ut eller avsluttes ved endepunktene i skuffen. Designet integreres med rette seksjoner, vertikale bøyer eller horisontale albuer for å gi konsistent kabelbeskyttelse over hele kabelhåndteringsbanen.

Kjernefordeler

  • Dimensjonskompatibilitet med standard optiske kabelbrettbredder (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • 0,8 mm til 1,5 mm tykkelse galvanisert stålsubstrat med korrosjonsbestandig polyesterbelegg (80-100 mikron).
  • Verktøyfri snap-fit ​​montering på brett med slissede trinn; skrufeste tilgjengelig for miljøer med høy vibrasjon.
  • Avrundede kanter med 5 mm radius for å forhindre brudd på fiberbøyeradius (oppfyller IEC 60794-1-21).
  • Åpen spordesign i bunnen for kabeldrenering og ventilasjon, reduserer fuktighetsbevaring.

Produktegenskaper

Materiale Kaldvalset stål (DX51D Z) eller rustfritt stål 304/316L
Overflatefinish Elektrostatisk pulverlakkering, RAL 7035 eller RAL 9010; tykkelse 60-80μm
Alternativer for tykkelse 1,0 mm, 1,2 mm, 1,5 mm (avhengig av brettbelastning)
Breddekompatibilitet 100 mm til 600 mm, justerbar via sideflenser
Høyde 50 mm, 80 mm, 100 mm, 120 mm (tilsvarer høyden på brettets sideskinne)
Temperaturområde -40°C til 85°C
Brannkarakter UL 94 V-0; oksygenindeks ≥28 % (plastkomponenter fraværende i stålversjon)
Installasjonsmetode Skrufeste (M6x12 bolter) eller clip-on med fjærmuttere

Applikasjonsscenarier

Datasenterkabelbakker ved endepunkter der fiberhoppere går over til utstyrsstativ.
Telekomsentraler og hovedenheter som krever termineringsbeskyttelse for optiske kabler.
Industrielle automasjonsmiljøer med vibrasjon, forhindrer forskyvning av kabelende.
Kabelstigersjakter og bygningsfordelingspunkter hvor brett ender ved vegggjennomføringer.
Utendørs fiberkapslinger og skapinngangspunkter (IP30-klassifisering med pakningsplate valgfritt).

Tekniske merknader og løsninger

Krav til installasjonsklaring

Hold minimum 25 mm mellomrom mellom endekoppen og tilstøtende vegger eller utstyr. Begrenset klaring kan forårsake fiberbøyeradius under 40 mm for standard SMF-28-fibre. Bruk forskjøvede endekopper (vinklet 15 eller 30 grader) når plassen er begrenset.

Jordingskontinuitet

Endekopper med malte overflater binder seg ikke automatisk til bakkens jording. Installer jordingsklemmer eller stjerneskiver mellom monteringsskruene og brettet for å sikre elektrisk kontinuitet for systemjording i henhold til TIA-607-B.

Fukthåndtering i utebrett

For utendørs eller nedvaskede områder, velg endekopper med gråtehull nederst (2 mm diameter, 50 mm avstand). Uten drenering akkumuleres kondens og øker innsettingstapet i optiske kontakter. Endekopper med slisse gir ventilasjon og reduserer differensialtrykket.

Kompatibilitet med kabelstige vs. perforert brett

Standard endekopper er designet for perforerte kabelbakker. For skuffer av stigetype (trinn med avstand på 250 mm eller 300 mm), bruk forlengede flensendekopper som overlapper utover det siste trinnet for å forhindre at kabelen henger ved endepunktet.

Ofte stilte spørsmål

Kan endekoppen ettermonteres på eksisterende installerte brett?
Ja. Endekoppen glir over brettets sideskinne uten å fjerne kabler. Men hvis kablene strekker seg utover skuffeenden med mer enn 30 mm, er det nødvendig med midlertidig støtte under installasjonen for å forhindre fiberbelastning.
Hva er lastekapasiteten til selve endekoppen?
Endekoppen er ikke konstruert for å bære. Maksimal aksialkraft 50N (tilsvarer 5 kg statisk) påført endeflaten. For kabeltrekking eller strekkapplikasjoner, bruk dedikerte avtrekksknuter eller termineringsbokser.
Krever endekoppen pakninger for støvbeskyttelse?
Standardversjon har ingen pakning. For IP4X beskyttelsesnivå, bestill endekopper med neoprenpakning (2 mm tykkelse) forhåndsfestet til flensen. Pakningen komprimeres for å tette mellomrom mellom endekoppen og brettets sideskinne.
Hvordan identifisere riktig endekoppstørrelse for eksisterende brett?
Mål innvendig bredde mellom brettets sideskinner (ikke nominell bredde). Mål også høyden på sideskinnen. Endekoppmerking indikerer kompatible brettserier, f.eks. "C100H80" passer til 100 mm bredde x 80 mm høyde.

Bestillingsreferanseinformasjon

Delenummerstruktur FEC-[Bredde i mm]-[Høyde i mm]-[Materialkode]
Eksempel FEC-300-100-SS304 (300 mm bredde, 100 mm høyde, 304 rustfritt stål)
Standard emballasje 10 stykker per kartong med monteringsskruer inkludert (M6x12, 4 per endekopp)
Egendefinerte alternativer Gult pulverbelegg (høy synlighet), forhåndsborede kabelinngangsporter (diameter 20-50 mm), lasergravert merking
Fysiske egenskaper
Type Fiberkabelbrett/optisk kabelbrett
Materialee Materialee flammehemmende PVC for rett seksjon, flammehemmende ABS for tilbehør, materialet til fleksibelt rør er PP. Flammehemmende materiale klassifisert UL94 FV-0
Overflatebehandling/behandling

/

Dimensjonsområde

kan tilpasses er tilgjengelig

Bredde 120/240/300/360
Sideskinne høyde 100
Lengde 2000/3000/Tilpasset
Tykkelse/tråddiameter
Maks. Arbeidsbelastning
Tilbehør/relaterte produkter
Produktfunksjoner

1. Lukket design, beskytt de fiberoptiske kablene mot skade.

2. Fiberløpskanal er laget av flammehemmende plastmateriale med glatt overflate og godt utseende.

3. Tilbyr bøyeradiuskontroll og sikrer fiberradius ≧40 mm Bevegelig kabelutgangssett er valgfritt for å tilfredsstille den utvidede forespørselen fra datosenteret.

4. Ulike typer installasjonsmåter er tilgjengelig som henging, skaptoppstøtte eller tilkobling med andre kabelbrett.

Farge Gul (pantone 123c)
Miljøkrav Innendørs
Søknad Egnet for et bredt spekter av bruksområder, inkludert fiberoptisk kabelstyring, strømkabelstyring.
  • Er du handelsselskap eller produsent?

    vi er produsent, vi kan eksportere oss selv.

  • Hva er betalingsbetingelsene dine?

    Vi aksepterer T/T, ugjenkallelig L/C ved sikte. For vanlig bestilling foretrekker vi 30 % på forhånd, 70 % før frakt.

  • Hvor lang er leveringstiden din?

    Vi er  produsenter som har de normale størrelsene på lager. Vi lover levering 25 dager etter at du har mottatt innskuddet.

  • Tilbyr du gratis prøver?

    Ja, vi kan gjøre det, men du må ha råd til fraktavgiften.
