Evaluering av lastekapasitet og sikkerhetsfaktorer for kabelbunnsystemer

For storskala infrastruktur-, kraft- og industriprosjekter er stabiliteten til kabelstyringssystemet ikke omsettelig. Den ** Trag kabelbakke ** er bredt valgt for sin fulle inneslutningsdesign, som beskytter sensitive kabler mot støv og eksterne elementer. Prosjektsikkerhet er imidlertid sterkt avhengig av en grundig teknisk vurdering av brettets strukturelle grenser. B2B-anskaffelser må kreve overholdelse av **Lasttesting for kabelrenne** standarder og verifisere beregnet **Maksimal spennvidde for kabelrenne i gjennomgang** basert på faktisk belastning. Jiangsu Youming Group Co., Ltd., en spesialisert, innovativ høyteknologisk bedrift innen produksjon av kabelbrett, tilbyr verifiserte produkter på tvers av rustfritt stål, aluminiumslegering og galvaniserte serier, støttet av vårt interne testsenter og avanserte automatiserte produksjonslinjer.

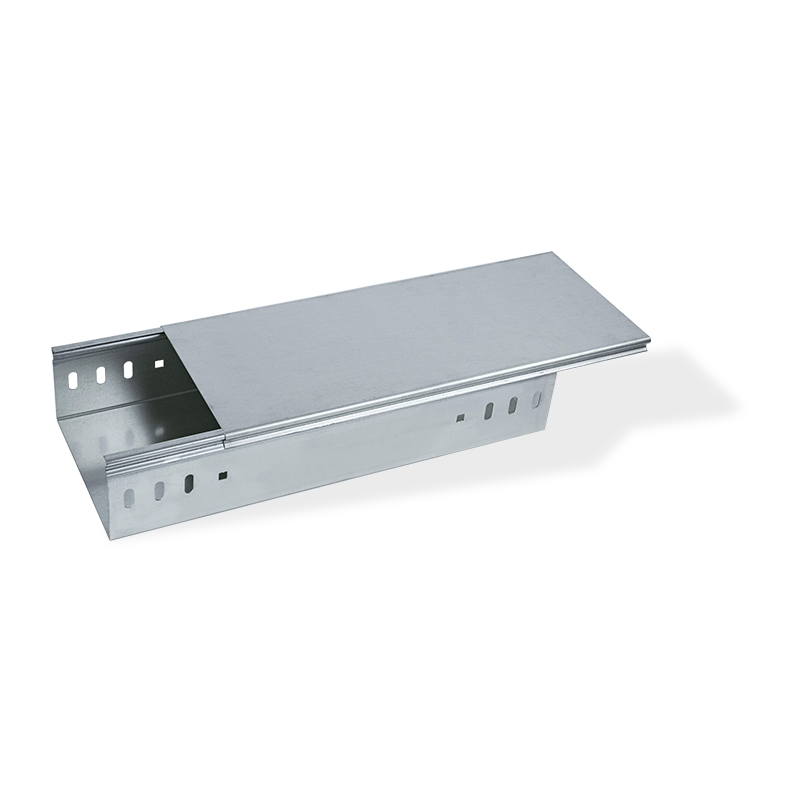

Kabelkanaler i galvaisert stål med deksel

Tolking av lastekapasitet og teststandarder

Sikkerhet i kabelhåndtering er en funksjon av testede grenser og etablerte sikkerhetsfaktorer.

Forståelse Belastningstesting av kabelbunn standarder

Belastningskapasiteten må verifiseres gjennom kontrollerte prosedyrer for **belastningstesting av kabelbrett**, typisk etter bransjespesifikasjoner som NEMA VE 1. Disse testene utsetter brettsystemet for beregnede belastninger over et spesifikt spenn frem til feil. Den publiserte sikre arbeidsbelastningen utledes ved å dele den endelige feilbelastningen med en foreskrevet sikkerhetsfaktor (ofte 1,5). Dette sikrer at det installerte systemet har en betydelig buffer mot uventede økninger i vekt eller miljøbelastning. Innkjøp bør alltid be om kopier av disse sertifiserte testrapportene.

Samspillet mellom Load vs. Maksimal spennvidde for kabelbunn

Forholdet mellom den påførte jevnt fordelte belastningen (UDL) og **Maksimal spennvidde for kabelbunn for gjennomgang** er omvendt og avhenger kritisk av brettets tverrsnittsdimensjoner og tykkelsen (gauge) på metallet. Et bredere brett eller en tynnere tykkelse vil kreve et kortere **Maksimalt spenn for kabelbunn** for samme last, eller omvendt vil en tyngre tykkelse tillate et lengre spenn. Unnlatelse av å respektere disse produsentens spesifiserte diagrammer basert på **resultater av belastningstesting av kabelbunner** kan føre til permanent deformasjon eller strukturell kollaps.

Sammenligning: Brettmålertykkelse vs. maksimal spennvidde og belastningsvurdering (eksempeldata):

Avbøyningskontroll og systemintegritet

Utover strukturell feil, er kontroll av bevegelse avgjørende for kabellengde og systeminnretting.

Administrere Nedbøyning av kabelbunn grenser

Mens belastningskapasitet adresserer katastrofale feil, begrenser **Kablets nedbøyning** adressen funksjonell integritet. Overdreven vertikal nedbøyning virker ikke bare uprofesjonell, men kan legge unødig belastning på selve kablene, potensielt skade fiberoptikk eller forårsake isolasjonsforringelse over flere tiår med bruk. Bransjens beste praksis begrenser ofte **nedbøyning av kabelbunn** til spennlengden delt på 240 (L/240). For å oppnå denne lave avbøyningen kreves det nøye overholdelse av **Maksimal spennvidde for kabelbunn**-skjemaene levert av produsenten.

Virkningen av Kabelfyllingsforhold for installasjon av bunnbrett på last

Ingeniører må nøyaktig bestemme totalvekten på brettet, med hensyn til **Kabelfyllingsforhold for installasjon av traubrett**. *Fyllingsforholdet* (prosenten av brettets tverrsnittsareal som opptas av kabler) er kritisk for å bestemme termisk ytelse, men *faktisk kabelvekt* bestemmer den strukturelle belastningen. Overse potensielle fremtidige kapasitetsbehov, eller unøyaktig estimering av tettheten til ulike strøm- og kommunikasjonskabler, kan føre til underspesifikasjon av **Trough Cable Tray** og for tidlig feil.

Materiale og produksjonsfaktorer

Materialvalg og produksjonskonsistens er garantier for langsiktig ytelse.

Tekniske fordeler ved Kabelbunn i rustfritt stål spesifikasjoner

For miljøer utsatt for høy luftfuktighet, korrosive kjemikalier (f.eks. farmasøytiske, petrokjemiske) eller ekstreme temperaturer, er galvanisert stål utilstrekkelig. **Spesifikasjoner for kabelbunn i rustfritt stål** (typisk ved bruk av 304 eller 316 kvaliteter) gir overlegen korrosjonsmotstand og økt flytestyrke. Selv om startkostnaden er høyere, gjør den forlengede levetiden og reduksjonen i vedlikeholdskostnader **Rustfritt stål gjennom kabelrenne**-systemer til det mest økonomiske langsiktige valget i disse krevende sektorene.

Produksjonspresisjon og strukturell pålitelighet

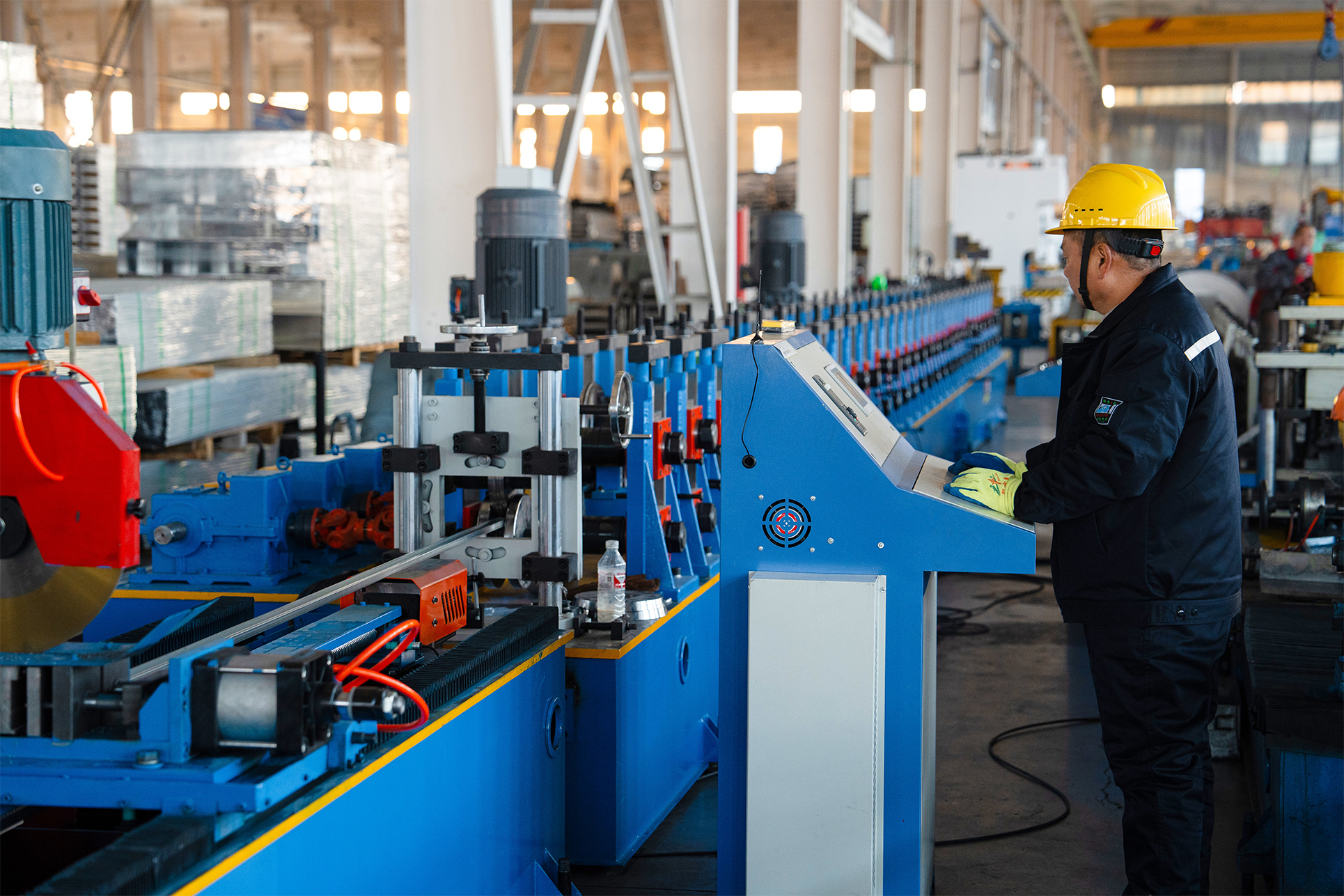

Nøyaktigheten til brettets form – bredden, dybden og flensintegriteten – er avgjørende. Jiangsu Youming Groups helautomatiske produksjonslinjer, inkludert laserskjæring og CNC-stansing, sikrer at brettets geometri er konsistent på tvers av hvert segment. Denne presisjonen er avgjørende fordi de bærende beregningene og **belastningstesting av kabelbunner** er basert på nøyaktige, verifiserte tverrsnittsegenskaper. Ethvert avvik i produksjonsprosessen kan kompromittere det beregnede **Maksimal spennvidden for kabelbunnen**.

Konklusjon

Anskaffelsen og installasjonen av **Trough Cable Tray**-systemer krever et fokus på ingeniørnivå på strukturell integritet. Prosjektsuksess krever omhyggelig å sammenligne **Maksimal spennvidde for bunnkabelbrett** mot den projiserte belastningen, respektere strenge grenser for **Kabelbunnsavbøyning**, og sikre at **Kabelfyllingsforholdet for installasjon av traubunn** gjenspeiler den totale vekten nøyaktig. Enten du velger standard galvanisert eller spesialisert **Rustfritt stål kabelbakke** materialer, er det viktig å stole på produkter som er verifisert med strenge **Trough kabelbrett lasttesting**. Jiangsu Youming Group Co., Ltd., med sine sertifiserte produksjonsprosesser og testsenter, er høykvalitetspartneren for å tilby pålitelige kabelbrettløsninger til verdens mest krevende prosjekter.

Ofte stilte spørsmål (FAQ)

• Hva er den typiske sikkerhetsfaktoren som brukes i **belastningstesting av kabelbunner**? Bransjestandarder krever generelt en minimumssikkerhetsfaktor på 1,5. Dette betyr at den endelige feilbelastningen til **Trough Cable Tray** må være minst 1,5 ganger større enn den publiserte sikre arbeidsbelastningen.
• Hvordan påvirker **Kabelfyllingsforhold for installasjon av bunnbrett** brettets kjøleytelse? Selv om fyllingsforholdet ikke direkte påvirker brettets strukturelle kapasitet for testing av belastningstesting av kabelbrett**, begrenser et høyt fyllingsforhold (f.eks. over 40 %) luftsirkulasjonen, noe som fører til termisk oppbygging og behovet for å redusere ampaciteten til de inneholdte strømkablene.
• Hva er den primære tekniske fordelen ved å bruke en **kabelbunn i rustfritt stål** fremfor varmgalvanisert stål? Den primære fordelen er enormt overlegen langsiktig korrosjonsbestandighet. Varmgalvanisert belegg brytes ned over tid, spesielt i sure eller kystnære miljøer, mens det passive oksidlaget på **kabelbunnen i rustfritt stål** gir kontinuerlig, overlegen beskyttelse.
• Kan **Maksimal spennvidde for kabelbunn** økes ved å forsterke bunnen? Ja. Produsenter kan ofte øke **Maksimal spennvidde for kabelbunn** ved å innlemme langsgående avstivninger eller kraftige flenser, noe som effektivt øker tverrsnittstreghetsmomentet, som er den primære strukturelle egenskapen som styrer spennvidden og **nedbøyning av kabelbunnen**.
• Hvordan bekrefter en prosjektleder påstanden om **nedbøyning av kabelbunn**? Prosjektlederen bør be om produsentens lasttabeller, som typisk viser den beregnede nedbøyningen ved midtpunktet av spennet for den oppgitte lasten. Denne avbøyningen bør bekreftes mot prosjektets spesifiserte grense (f.eks. L/240).
