Anskaffelsesveiledning: Egendefinerte størrelser på sjøkabelstige – Hvordan velge dimensjoner basert på belastning, spenn og korrosivt miljø

I marine og offshore-applikasjoner er håndtering av elektriske kabler et kritisk aspekt av systemets pålitelighet og sikkerhet. Å velge riktig marine kabelstige størrelser sikrer tilstrekkelig støtte for kabler, riktig ventilasjon og langsiktig ytelse i tøffe miljøer. Denne veiledningen utforsker hvordan du velger riktig størrelse på en kabelstige på et fartøy eller offshoreplattform basert på last, spennvidde og korrosive forhold, med detaljert innsikt og handlingsrettede trinn.

Marine kabelstige type lav høyde kabelbakke for skips offshore boreplattform

1. Introduksjon

Marinefartøyer og offshoreinstallasjoner står overfor unike utfordringer: tunge kabelbunter, lange ustøttede spenn, saltholdig luft, vibrasjoner og begrenset plass. Å spesifisere riktig stigestørrelse – og ikke bare standardstørrelser – kan spare omarbeid, forbedre sikkerheten og optimalisere kostnadene. Dette gjelder spesielt når man engasjerer seg i anskaffelse av tilpassede løsninger tilpasset spesifikke prosjektkrav.

2. Forstå nøkkeldimensjoner og parametere for Marine kabelstige

2.1 Bredde, høyde og trinnavstand – hva de er og hvorfor de betyr noe

• Bredden refererer til den innvendige frie dimensjonen mellom sideskinner; den må romme det totale tverrsnittsarealet eller summen av kabeldiametre.
• Høyden på sideskinner (skinnedybde) påvirker strukturell stivhet og nedbøyning under belastning.
• Trinnavstanden påvirker hvordan kabler hviler på stigen, hvordan de er bundet ned og ventilasjon; for eksempel inkluderer typiske trinnavstandsverdier 150 mm, 300 mm eller 450 mm i mange installasjoner.

2.2 Støttespenn og belastningskapasitet – hvordan spennet påvirker styrke og belastningsgrad

• Støttespennet er avstanden mellom støtter (braketter, kleshengere); lengre spenn betyr større bøyemoment og økt nedbøyning og spenning.
• Belastningskapasiteten (ensartede og konsentrerte belastninger) påvirkes betydelig av spennvidden: samme stigebredde kan bære mindre belastning når spennvidden øker.

2.3 Materialer og korrosjonsmiljø – hvordan marin eksponering styrer beslutninger om størrelse/materiale

• I marine eller offshore miljøer må stigen motstå saltsprut, fuktighet, vibrasjoner og noen ganger branneksponering.
• Materialvalg – som varmgalvanisert stål, rustfritt stål eller aluminium – påvirker både korrosjonsbestandighet og strukturelle egenskaper.
• En stige dimensjonert utelukkende etter belastning og spennvidde uten hensyn til miljø kan svikte for tidlig på grunn av korrosjon eller materialforringelse.

3. Hvordan bruke en størrelsestabell og lastetabell for marine kabelstiger

3.1 Eksempel på bredde- og spenndiagram for bruk om bord ( Størrelseskart for sjøkabelstige for installasjoner ombord )

Nedenfor er en forenklet eksempeltabell. Naturligvis bør du konsultere produsenten for detaljerte belastningsdiagrammer.

Merk: Disse verdiene er illustrative. Den faktiske tilpassede stigen din kan variere. Mange produsenter viser bredder fra 100 mm opp til 900 mm i marin standard.

3.2 Sammenligning av standard vs egendefinerte bredder og trinnavstander ( spesialtilpasset marin kabelstiges bredde og trinnavstand spesifikasjon )

Standardbredder kan tilbys hyllevare (f.eks. 150, 300, 450, 600 mm), mens tilpassede bredder lar deg optimalisere plass, vekt og kostnad. Trinnavstand kan også være standard (f.eks. 300 mm) eller endret for spesiell kabelføring.

3.3 Lastekapasitet kontra spennvidde – valg basert på faktisk kabelvekt ( hvordan velge maritim kabelstige spennvidde og lastekapasitet )

Du må beregne totalvekten av kabler (inkludert fremtidig utvidelse), og sikre deretter stigens bredde, spennvidde og materialstøtte som belaster med akseptabel nedbøyning. For eksempel kan en stige med en spennvidde på 3 m bare bære 250 kg/m, mens den samme stigen med en spennvidde på 1,5 m kan bære 400 kg/m.

4. Korrosjonsbestandig designhensyn for marine kabelstiger

4.1 Materialvalg under marine forhold ( korrosjonsbestandig marin kabelstige dimensjoneringsguide for offshore bruk )

• Varmgalvanisert stål: mye brukt, kostnadseffektivt, god korrosjonsbeskyttelse ved riktig vedlikehold.
• Rustfritt stål (f.eks. 316): høyere motstand mot saltsprøyting, grop- og sprekk-korrosjon – ideelt der vedlikehold er vanskelig.
• Aluminiumslegering: lettere vekt, god korrosjonsbestandighet i mange marine atmosfærer – egnet der vekten er kritisk.

4.2 Miljøfaktorer (saltspray, fuktighet, vibrasjoner) og hvordan de påvirker dimensjonering og støtter

• Saltspray akselererer korrosjon av belegg og kan redusere den effektive strukturelle kapasiteten over tid.
• Vibrasjoner på et skip eller offshoreplattform kan forårsake tretthet i stiger eller støtter – insister derfor på produsentens tretthetsdata eller høyere sikkerhetsfaktor.
• Temperatursvingninger og skrogbevegelser kan forårsake ekspansjon/sammentrekning – spennvidde og støttedesign må ta hensyn til bevegelse og sikre minimale ekstra påkjenninger.

5. Trinn-for-trinn sjekkliste for anskaffelse for tilpassede størrelser på marinekabelstige

5.1 Definer kabelbelastning og gruppering

• List opp alle kabler, deres vekt per meter (eller estimat).
• Inkluder fremtidig utvidelse hvis forventet.
• Sum den totale belastningen (kg/m) over planlagt stigelengde.

5.2 Bestem spennvidde og støtteavstand

• Gjennomgå skip/strukturbraketter, hengepunkter, hindringer.
• Kortere spenn = høyere kapasitet; bestemme realistiske støtteintervaller.

5.3 Velg bredde, høyde, trinnavstand

• Sørg for at stigebredden passer til alle kabler (se tabell i 3.1).
• Velg trinnavstand for å passe kabeldiametre og festebehov.
• Sjekk sideskinnens høyde som er tilstrekkelig for kabeldybden.

5.4 Velg materiale/finish og korrosjonsbeskyttelse

• Velg materiale basert på korrosjonsmiljø (se avsnitt 4.1).
• Sørg for at finish/belegg oppfyller skipsklassifisering eller offshore-standard.

5.5 Kontroller produsentens last-/avbøyningsdata og sørg for samsvar

• Be om detaljerte lasttabeller: spenn vs belastning vs nedbøyning.
• Sørg for at nedbøyningsgrensene er akseptable (for eksempel ≤L/100 for stigesystemer).
• Sjekk relevante standarder (f.eks. EN61537) og tredjepartssertifisering om nødvendig.

6. Hvorfor velge selskapet vårt for tilpassede løsninger for marinekabelstige

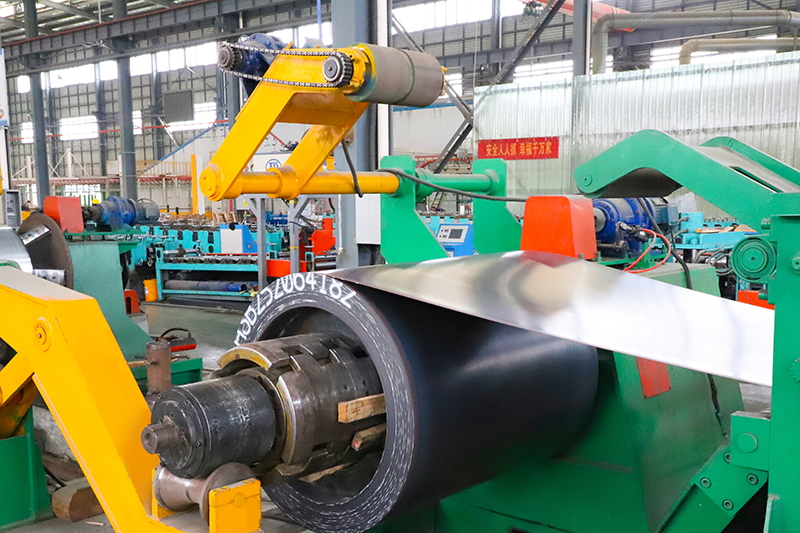

Jiangsu Youming GroupCo.,Ltd. ble etablert i 2015 og ligger i Taidong Industrial Park, Shiyuan Town, Dongtai City. Det er en høyteknologisk bedrift som spesialiserer seg på forskning og utvikling og produksjon av kabelbakker. Med en registrert kapital på 50 millioner RMB, som dekker 60 hektar og et produksjonsverksted på over 26 000 m², overstiger dens årlige produksjonskapasitet 30 000 tonn. Selskapet er utstyrt med helautomatiske produksjonslinjer – inkludert langsgående og tverrgående skjæring, automatisk forming, sveising, nagling, laserskjæring og CNC revolverstansing og automatisk sprøyting. Produktutvalget inkluderer rustfritt stål, aluminiumslegering, varmgalvanisert og pulverlakkert/brannsikre serier, i trau-, stige-, perforerte og nettingtyper. Produktene er mye brukt innen infrastruktur, transport, kommunikasjon, kraft (inkludert vind, solcelle og termisk kraft), maskineri, metallurgi, frakt, kjemisk, farmasøytisk, mat og andre felt. Med eget testsenter og full kvalitetskontroll fra råvare til levering, sikrer selskapet at produktkvaliteten når et høyt bransjenivå. Den har over 150 dyktige ansatte (inkludert mer enn 50 tekniske ryggradsmedlemmer), med et dedikert design- og FoU-team, avansert bedriftsledelse og effektivt salgsteam. Selskapet har ISO9001:2015, ISO14001:2015 og ISO45001:2018-sertifiseringer samt EUCE-sertifisering, flere uavhengige immaterielle rettigheter og patenter, og har en ledende posisjon innen teknologisk innovasjon i bransjen.

For kunder som søker tilpasset taufri dimensjonering, skreddersydde last-/avbøyningstabeller og komplette material-/finishalternativer for tøffe marine miljøer, tilbyr vi one-stop-tjenester fra spesifikasjon, produksjon til levering og gir full teknisk dokumentasjon.

7. Konklusjon

Å velge riktig marine kabelstige størrelser innebærer mer enn å velge en nominell bredde. Du må evaluere den faktiske kabelbelastningen, støttespenn, trinnavstand, material- og miljøforhold. Ved å følge en strukturert tilnærming og verifisere produsentens data, kan du spesifisere en stigeløsning som sikrer langsiktig ytelse, sikkerhet og verdi. Med den rette partneren kan du oppnå tilpassede dimensjoner, skreddersydde finisher og full overensstemmelse med marine standarder.

8. Vanlige spørsmål

• Q1: Hva er den typiske standardbredden for en marin kabelstige?
  A1: Standardbredder inkluderer ofte 150 mm, 300 mm, 450 mm og 600 mm, men tilpassede bredder på opptil 900 mm eller mer kan være tilgjengelige.
• Q2: Hvordan finner jeg riktig støttespenn for en kabelstige på et skip?
  A2: Du bør se på avstanden mellom hengeren og braketten i fartøyets design, og deretter se produsentens spenn-vs-last-diagram og velge et spenn som sikrer at den totale kabelvekten ikke overstiger den tillatte belastningen i det spennet.
• Q3: Påvirker korrosjon dimensjoneringen av en kabelstige?
  A3: Ja. I et marint miljø kan korrosjon redusere strukturell integritet, noe som betyr at du kan trenge tykkere sideskinner, kortere spenn eller høyere sikkerhetsfaktorer når du spesifiserer dimensjonering, materialer og finish. Seksjon 4 dekker dette.
• Q4: Kan jeg blande standard stigebredder og tilpassede bredder i samme installasjon?
  A4: Det er mulig, men blanding av bredder kan komplisere støtteavstander og lastberegninger. Fra anskaffelses- og installasjonsperspektiv er det bedre å standardisere størrelse der det er mulig, eller konsultere leverandøren din om kompatibilitet.
• Q5: Hvilken dokumentasjon bør jeg be om fra min stigeleverandør?
  A5: Du bør be om leverandørens last-/nedbøyningstabeller for foreslått spenn og bredde, materialsertifisering, korrosjonsbeskyttelsesspesifikasjoner, samsvar med relevante standarder (f.eks. EN61537) og bevis på kvalitetskontroll og sporbarhet.
