Hvordan velge riktig kabelbrett for industrianlegg

Å velge riktig kabelbakke for industrielle miljøer krever nøye vurdering av belastningskapasitet, materiale, korrosjonsmotstand, kabeltype og installasjonsforhold. Nedenfor er en trinnvis veiledning som hjelper deg med å velge.

1. Bestem kabelbretttypen

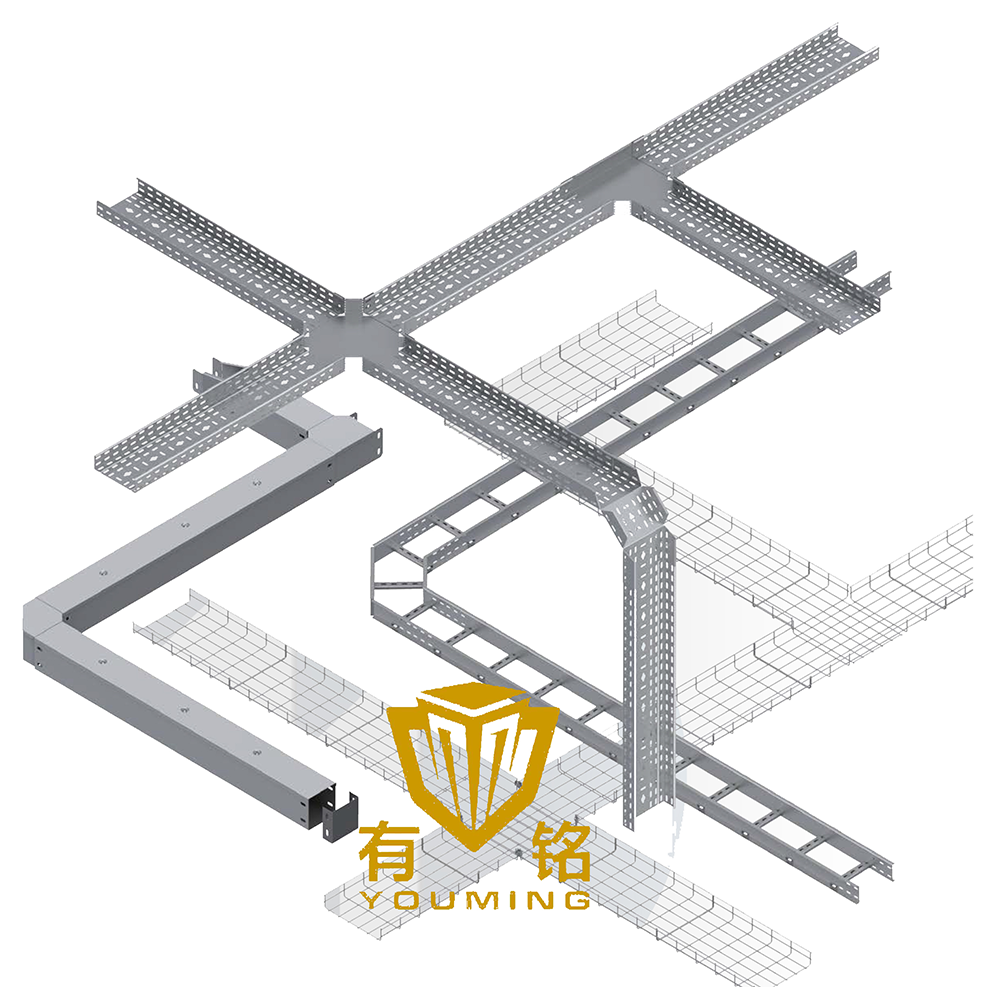

Industrielle anlegg bruker vanligvis disse fire hovedtypene kabelbakker:

Industriell anbefaling:

- Strøm- og kontrollkabler → Stige eller solid bunnbrett

- Data- og fiberoptiske kabler → Netting eller perforert brett

- Sterke kjemiske miljøer → Rustfritt stål eller FRP-brett

2. Vurder materiale og korrosjonsbestandighet

Industrianlegg har ofte fuktighet, kjemikalier og høye temperaturer, så materialvalg er avgjørende:

Industriell anbefaling:

- Standard fabrikker → Varmgalvanisert stål

- Kjemiske anlegg → Rustfritt stål 316 eller FRP

- Utendørs/Høy luftfuktighet →Pulverlakkert eller aluminium

3. Beregn lastekapasitet og kabelfylling

Industrielle kabler kan være tunge, så sørg for at brettet tåler vekten:

Retningslinjer for lastekapasitet:

- Lett bruk: 50–100 kg/m (kontrollkabler)

- Medium Duty: 100–200 kg/m (strømkabler)

- Heavy Duty: 200–500 kg/m (HV-kabler, gruveanlegg)

Kabelfyllingsforhold (NEC/IEC-standarder):

- Strømkabler → Maks 50 % fylling

- Kontrollkabler → Maks 70 % fylling

- Unngå overbelastning → Forhindrer overoppheting og vedlikeholdsproblemer

Industriell anbefaling:

- Bruk stigebrett for tunge kabler (lange spenn).

– Bruk brett med solid bunn der  kabelbeskyttelse  er avgjørende.

4. Miljø- og sikkerhetsfaktorer

Industrianlegg har unike utfordringer:

Korrosjonsbestandighet → Velg rustfritt stål eller FRP i kjemiske soner.

Brannbeskyttelse → Bruk brannklassifiserte brett (UL/CE-sertifisert) i høyrisikoområder.

Slagfasthet → Kraftige skuffer for gruvedrift, olje og gass.

EMI-skjerming → Aluminium eller stålbrett for sensitiv elektronikk.

Industriell anbefaling:

- Olje og gass → Brannsikkert belegg i rustfritt stål

- Food & Pharma → Sanitær SS 316-brett

- Gruvedrift og tungindustri →Ekstra tykt galvanisert stål

5. Installasjons- og vedlikeholdshensyn

- Modulær design → Raskere installasjon (f.eks. hurtigklemmesystemer).

- Tilgjengelighet → Åpne skuffer (stige/netting) for enkel kabeltilsetning.

- Støtteavstand → Typisk 1,5m–3m (juster basert på belastning).

- Ekspansjonsfuger → Behøves i områder med høy temperatur.

Industriell anbefaling:

- Forhåndsplanlegge kabelruter for å minimere bøyninger og støtter.

-Bruk perforerte brett der ventilasjon og tilgjengelighet er nøkkelen.

Endelig sjekkliste for valg av industrikabelbrett

1. Skriv inn → Stige / Mesh / Solid / Channel

2. Materiale → Galvanisert / Rustfritt / Aluminium / FRP

3. Last → Lett / Middels / Kraftig

4. Korrosjon → Standard / Kjemikaliebestandig

5. Brannsikkerhet → Oppfyller den lokale forskrifter

6. Installasjon → Enkel å montere og utvide

Profftips: Rådfør deg med oss for tilpassede løsninger i miljøer (f.eks. høy varme, eksplosive områder).

---

Konklusjon

Å velge riktig kabelrenne for industrianlegg sikrer langsiktig sikkerhet, effektivitet og kostnadsbesparelser. Tilpass skuffen til kabeltype, miljø og belastningskrav for ytelse.

Trenger du hjelp? Kontakt oss for gratis layoutdesign & lastberegninger!

Ønsker du anbefalinger for spesifikke bransjer (f.eks. petrokjemisk industri, bilindustri, kraftverk) kan vi skreddersy rådene ytterligere!
